Filtros compatibles Mitsubishi Electric EDM: equivalencias y micronaje ideal

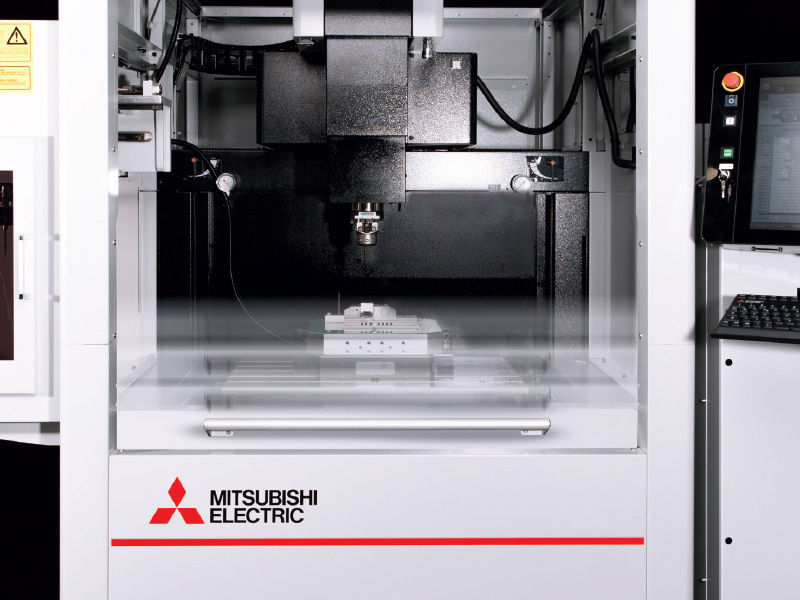

En máquinas de Mitsubishi Electric EDM (series MV y FA), la elección del filtro influye directamente en:
- Estabilidad de chispa
- Rotura de hilo
- Precisión dimensional (±0,003 – 0,005 mm)
- Acabado superficial (Ra)
- Vida útil de bomba y circuito dieléctrico
En talleres españoles con producción intensiva 24/7, una filtración inadecuada puede incrementar la rotura de hilo hasta un 20 %.
1️⃣ Modelos Mitsubishi más habituales en España
- MV1200
- MV2400
- MV4800
- FA20
- FA30
Cada modelo puede requerir variaciones en presión máxima, caudal y dimensiones físicas del cartucho.
2️⃣ Micronaje ideal: 5 µm vs 10 µm
| Micronaje | Ventajas | Aplicación recomendada | Impacto técnico |
|---|---|---|---|
| 5 µm | Mayor limpieza dieléctrico | Moldes automoción / aeronáutica | Mayor estabilidad de chispa, mejor acabado |
| 10 µm | Mayor caudal | Producción general | Menor restricción hidráulica |
💡 Para tolerancias ≤ ±0,005 mm, el filtro de 5 µm ofrece mejor control de partículas y menor chispa errática.
3️⃣ Tabla técnica orientativa por modelo
| Modelo | Micronaje recomendado | Uso típico | Observación técnica |
|---|---|---|---|
| MV1200 | 5 µm | Moldes precisión | Alta estabilidad requerida |
| MV2400 | 5 µm / 10 µm | Producción mixta | Verificar presión diferencial |
| FA20 | 10 µm | Producción estándar | Buen equilibrio caudal / filtración |
| FA30 | 5 µm | Alta exigencia dimensional | Recomendado en multicavidad |
4️⃣ Errores frecuentes al elegir filtro
- Elegir únicamente por precio.
- No comprobar presión diferencial máxima.
- No verificar juntas y sellado.
- Cambiar el filtro demasiado tarde.
- No adaptar micronaje al tipo de pieza.
5️⃣ Caso práctico real
Taller con 3 máquinas MV2400 trabajando en moldes de automoción:
- Cambio de 10 µm a 5 µm.
- Reducción de rotura de hilo: 18 %.
- Mejora de acabado superficial en pasadas finales.
- Reducción de reprocesos por desviación dimensional.
6️⃣ Impacto económico
- Menos rotura = menos paradas.
- Menos partículas = menos inestabilidad de chispa.
- Mayor estabilidad = menos piezas fuera de tolerancia.
- Protección del sistema hidráulico.
FAQ – Filtros Mitsubishi EDM
¿Puedo usar filtros compatibles no originales?
Sí, siempre que cumplan especificaciones técnicas de micronaje, presión y sellado.
¿Cada cuánto cambiar el filtro?
En producción intensiva, revisión mensual y sustitución según presión diferencial.
¿5 µm reduce velocidad de corte?
No si el sistema está en condiciones óptimas. Mejora estabilidad sin afectar productividad.
¿Influye el filtro en la precisión final?
Sí. La acumulación de partículas provoca microinestabilidad que afecta tolerancias críticas.
